Fabrication benefits
- High degree of prefabrication in the workshop: improved fabrication quality and calculable costs, less dependent on the weather
- Efficient and quick installation on the building site: small number of individual parts, minimal space required, no glazing on site

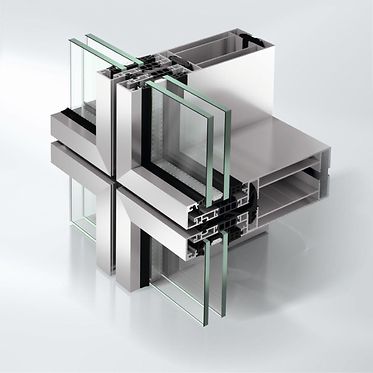

Technical information
Uf value of frame (≥)1.8 W/(m²·K)
Min. face width65 mm
Min.-max. system basic depth125…150 mm
Max. glass/panel thickness56 mm
Max. weight500 kg
Surface finishesPowder, Anodised, Paint
Air permeabilityAE
Max. sound reduction Rwp61 dB(A)
WatertightnessRE 1200
Impact resistanceI5/E5
Burglar resistanceUp to RC3
Suitable for safety barrier loadingYes
System basic depth150 mm
Min. system basic depth125 mm
Max. system basic depth150 mm
Min. basic depth of mullion125 mm
Max. basic depth of mullion150 mm
Min.-max. basic depth of mullion125…150 mm
Basic depth of frame150 mm
Total width of unit2700 mm
Total height of unit3600 mm
Max. unit weight500 kg
Min.-max. face width65 mm
Face width of pressure plate / cover cap profile27.5 mm
Face width, outside65 mm
Face width, inside65 mm
Face width of mullion27.5 mm
Face width of frame27.5 mm
Face width of transom27.5 mm
Min. glass/panel thickness22 mm
Min.-max. glass/panel thickness22…56 mm
Max. width2700 mm
Max. height3600 mm
Max. glass/infill weight500 kg
Butt joint width10 mm
Horizontal joint flexibility7.5 mm
Vertical joint flexibility5 mm
Installation angle90°
Polygon façade angle1.5°
Integrated ventilationYes
DrainageYes
Drainage levels1
Wind load resistance1.5/2.25 [kN/m²]
Sun shading attachmentYes
CE markingYes
RecyclableYes
StandardsDIN 4102, DIN EN 1627, EN ISO 10077, DIN EN 13830, General building authority approval
AAMA certifiedYes
Building authority approvalYes
Documentation
Mechanical security with Schüco aluminium systems
Test documents
| Document type | Test type | Result | Classification | Document no. / Download |
|---|---|---|---|---|
| Prüfbericht | Schallmessung | Ermittelte Werte | View onlineDownload (pdf, 3.6 MB) | |
| Prüfbericht | Querzugfestigkeit Schubfedersteifigkeit Schubfestigkeit |
E6/CO E6/CO E6/CO |
siehe Tabelle siehe Tabelle siehe Tabelle |
View onlineDownload (pdf, 500.1 KB) |
| Prüfzeugnis | Stoßfestigkeit | Kat. A | View onlineDownload (pdf, 348.1 KB) | |
| Prüfbericht | Querzugfestigkeit Schubfedersteifigkeit Schubfestigkeit |
RAL 9016 RAL 9016 RAL 9016 |
siehe Tabelle siehe Tabelle siehe Tabelle |
View onlineDownload (pdf, 518.2 KB) |
| Prüfbericht | Belastungsprüfung | Sprossenhalterung | siehe Tabelle | View onlineDownload (pdf, 1.8 MB) |
| Gutachterliche Stellungnahme | Schallmessung | siehe Tabelle | View onlineDownload (pdf, 715.9 KB) | |
| Gutachterliche Stellungnahme | Schallmessung | siehe Tabelle | View onlineDownload (pdf, 716.0 KB) | |
| Gutachterliche Stellungnahme | Schallmessung Schlagregendichtheit |
Ermittelte Werte Ermittelte Werte |
View onlineDownload (pdf, 1.5 MB) | |
| Gutachterliche Stellungnahme | Luftdurchlässigkeit Schlagregendichtheit Widerstand gegen Windlast Stoßfestigkeit |
AE RE1200 ermittelte Werte E5/I5 |
ermittelte Werte Bestanden Bestanden |
View onlineDownload (pdf, 216.5 KB) |
| Gutachterliche Stellungnahme | Pendelschlagversuch | View onlineDownload (pdf, 1.7 MB) |
