Fabrication benefits
- Simple fabrication and installation are guaranteed using signal and energy transfer without cable link connectors between vent and outer frame
- Cable guide channels for quick cabling
- Main control unit integrated into outer frame allows for quick fabrication and easy access for servicing and maintenance
- Commissioning assistant ensures simple, secure guidance through the individual steps
Technical information
System basic depth60 mm
Max. vent width3500 mm
Max. vent height3500 mm
Max. vent weight600 kg
Min. face width82 mm
Max. glass/panel thickness40 mm
Uf value of frame (≥)1.8 W/(m²·K)
Uw value of window (≥)1.1 W/(m²·K)
Burglar resistanceUp to RC2
Max. sound reduction Rwp41 dB(A)
Min. system basic depth180 mm
Min.-max. system basic depth180…292 mm
Width of vent frame60 mm
Min. vent width818 mm
Min.-max. vent width818…3500 mm
Min. vent height1635 mm
Max. unit width21000 mm
Max. unit height3500 mm
Outer frame face width0 mm
Vent frame face width82 mm
Min. face width of interlocking section92 mm
Min. face width of mullion92 mm
Min.-max. face width of mullion92…117 mm
Min. face width of meeting stile172 mm
Min.-max. face width of meeting stile172…192 mm
Min.-max. glass/panel thickness24…40 mm
Threshold height< 12,5
Barrier-free (≤) 20 mmYes
Zero-level thresholdYes
Area of applicationExternal use
Fixed lights/identified ventsYes
Number of tracksSingle track, Double track, Triple track
Track materialStainless steel
Surface finishesPowder, Anodised, Paint
Concealed lockYes
Concealed drive systemYes
Operating forcesClass 1
Operating typeelectric
TipTronicYes
Electronic driveYes
Opening typeType 1A, Type 1B, Type 2A, Type 2A/1, Type 2C, Type 2D, Type 2D/1, Type 3E, Type 3E/1, Type 3F
Proof of durabilityClass 3
Air permeabilityClass 4
Wind load resistanceClass C5
WatertightnessE 900
Electronic monitoringYes
CE markingYes
Colour-independentYes
Documentation
[B] Schüco ASE 60
[D] Schüco ASE 60 / 80 TipTronic

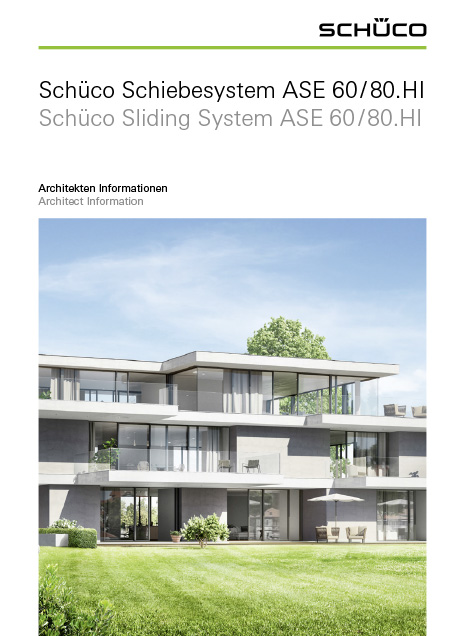

Schüco Sliding System ASE 60/80.HI – Architect Information
Statics diagrams – Schüco ASE 60/80.HI sliding system
Test documents
| Document type | Test type | Result | Classification | Document no. / Download |
|---|---|---|---|---|
| Prüfzeugnis | Einbruchhemmung | Klasse: RC 2 | View onlineDownload (pdf, 520.8 KB) | |
| Prüfzeugnis | Einbruchhemmung | Klasse: RC 2 | View onlineDownload (pdf, 507.0 KB) | |
| Prüfzeugnis | Luftdurchlässigkeit Widerstand gegen Windlast Schlagregendichtheit |
Klasse 4 C5/B5 E900 |
View onlineDownload (pdf, 167.8 KB) | |
| Prüfzeugnis | Luftdurchlässigkeit Widerstand gegen Windlast Schlagregendichtheit |
Klasse 4 C5/B5 E900 |
View onlineDownload (pdf, 167.8 KB) | |
| Gutachterliche Stellungnahme | Luftdurchlässigkeit Schlagregendichtheit Windwiderstandsfähigkeit Bedienungskraft |
View onlineDownload (pdf, 1.1 MB) | ||
| Gutachterliche Stellungnahme | Luftdurchlässigkeit Schlagregendichtheit Windwiderstandsfähigkeit Bedienungskraft |
View onlineDownload (pdf, 612.4 KB) | ||
| Gutachterliche Stellungnahme | Luftdurchlässigkeit Schlagregendichtheit Windwiderstandsfähigkeit Bedienungskraft |
View onlineDownload (pdf, 1.1 MB) | ||
| Gutachterliche Stellungnahme | Luftdurchlässigkeit Schlagregendichtheit Windwiderstandsfähigkeit Bedienungskraft |
View onlineDownload (pdf, 1.0 MB) | ||
| Gutachterliche Stellungnahme | Luftdurchlässigkeit Schlagregendichtheit Windwiderstandsfähigkeit Bedienungskraft |
View onlineDownload (pdf, 1.0 MB) | ||
| Gutachterliche Stellungnahme | Luftdurchlässigkeit Schlagregendichtheit Windwiderstandsfähigkeit Bedienungskraft |
View onlineDownload (pdf, 1.1 MB) |
